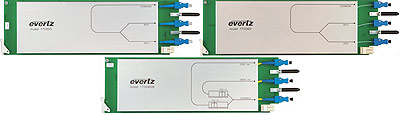

7705WDM и 7705WDM13/15- оптические мультиплексоры/демультиплексоры 1310/1550nm WDM
7705DS и 7705MS - оптические сплиттеры
Особенности:
• прямого и обратного направления действия для диапазонов 1310 нм и 1550 нм;
• пассивная конструкция;
• имеется возможность "горячей" замены модуля без переключений оптических кабелей;
• низкие внутренние потери;
• поддержка одномодовых кабелей;
• применяется для оптических коннекторов типа SC, ST и FC.
Возможности:
• 7705WDM - сложение/разделение волн 1310 нм и 1470нм-1610нм приходящих от (уходящих в) одномодовых(ые) оптических(ие) кабелей(и);
• 7705WDM13/15 - сложение/разделение волн 1310 нм и 1550 нм приходящих от (уходящих в) одномодовых(ые) оптических(ие) кабелей(и);
• 7705DS – разделение одного на два равных сигнала или сложение двух сигналов в один;
• 7705MS – разделение одного сигнала на два в соотношении 80%/20% - применяется для контроля.
Спецификации
Оптический вход/выход
Количество: 1
Разъем: Розетка SC/PC, SC/PC, ST/PC или FC/PC
Рабочие длины волн: 1310 нм и 1550 нм
Внутренние потери:
7705WDM ≤ 2 дБ (1310 нм разъем)
≤ 3 дБ (1550 нм разъем) в полосе 1470нм-1610нм
7705WDM13/15 ≤ 2 дБ (1310 нм разъем)
≤ 2 дБ (1550 нм разъем)
7705MS ≤ 2 дБ (80% разъем)
≤ 9 дБ (20% разъем)
7705DS ≤ 4 дБ (50% разъем)
≤ 4 дБ (50% разъем)
Оптическая развязка:
7705WDM > 50 дБ между сигналом на разъеме 1310нм/1550нм
и сигналом 1470нм-1610нм на разъеме 1550нм
7705WDM13/15 > 25 дБ между сигналами на разъемах 1310нм/1550нм
на основных длинах волн ±20нм
Физические параметры:
Количество слотов, занимаемых модулями: 1
Оптическоий кабель 9 мкм внутр.жила/ 125 мкм внешн.оплетка
Устанавливаются в корпуса: 7707FR-C, 7701FR, S770FR, 350FR.
Более подробно см. в документе: http://www.evertz.com/products/catalogue/7705DS.MS.WDM.pdf
7705WDM, 7705WDM13/15, 7705DS, 7705MS
