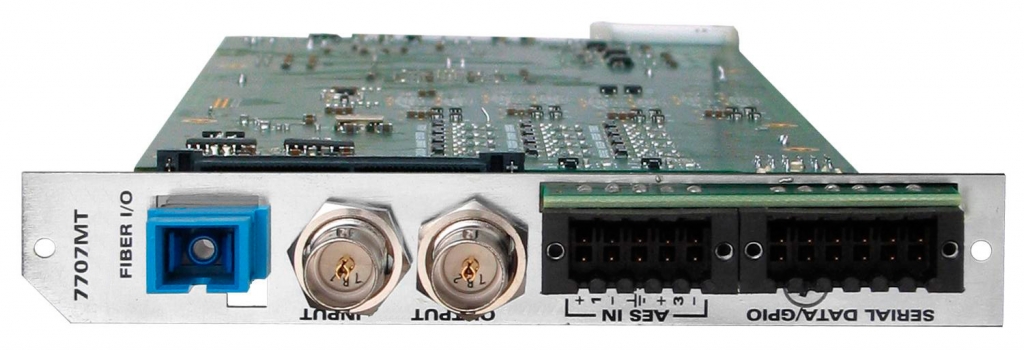

7707МТ - оптический передатчик, обеспечивает преобразование электрических цифровых SDI видео и AES аудио сигналов в оптические, прямое и обратное преобразование одного RS-232/422 и двух GPI/O из электрической среды в оптическую.
Имеет вход SDI видео и два входа AES аудио. Имеет входы (выходы) для одного RS-232/422 и двух GPI/O и один или два (в зависимости от модели) оптических коннектора (один передающий, другой приемный). 7707МТ работает в паре с 7707МR
Преобразование цифрового SD SDI видео и двух цифровых AES аудио сигналов в оптический совместно с прямым и обратным преобразованием одного RS-232/422 и двух GPI/O. Может применяться для конвертирования протоколов цифровых сигналов SMPTE 259M-C, SMPTE 305M. Оптический передатчик в версии с одним оптическим коннектором имеет разъем для контроля входного SDI видео сигнала. Выпускается под оптические разъемы типов SC, ST, FC. Оптический передатчик имеет автоматический эквалайзер для входного SDI сигнала. Поддержка Dolby E. Максимальная длина входного кабеля Belden 1694A с учетом действия эквалайзера - 300m @ 270Mb/s. Оптические передатчики в версии с двумя оптическими коннекторами работают на 1310нм, 1550 нм, 16 каналах CWDM и 40 каналах DWDM, оптические приемники работают на длинах волн от 1270нм до 1610нм. Мощности оптических передатчиков: -7 дБм, -1 дБм, 0 дБм и +7дБм в зависимости от длины волны и версии модели. Дистанционный контроль по сети Ethernet с помощью программы VistaLINK®. Максимальная мощность входного оптического сигнала приемника 0 дБм. Устанавливается в корпуса 350FR, 7800FR, 7701FR, S7701FR, занимает 1 слот.
Напряжение питания: +12 В.
Максимальная потребляемая мощность: 14 Вт
Более подробно о модуле можно узнать на сайте производителя http://www.evertz.com/products/7707MT
