Модуль автоматического переключения серии ECO8000 представляет собой универсальный модуль для автоматической синхронизации и переключения сигнала с конфигурацией и возможностями, необходимыми для современных главных устройств синхронизации и решения других расширенных задач согласования по времени. Приборы серии ECO8000 отличаются исключительной надежностью, стабильностью и могут быть дополнены опциональной функцией переключения широкополосного входного сигнала HD/SD и/или 3G-SDI.
Каждый модуль ECO8000 может использоваться с перечисленными ниже генераторами сигналов для создания полной системы генератора синхронизации с дополнительным резервированием для критически важных систем синхронизации и согласования по времени для вещательных станций:
Модели серии ECO8000
В серию ECO8000 входят следующие модели:

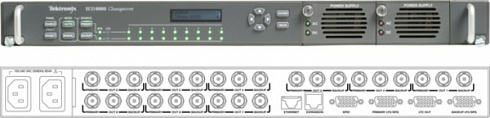

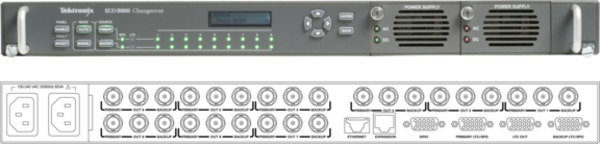

ECO8000: эта модель имеет до девяти настраиваемых пользователем каналов BNC и четыре канала LTC. В базовую конфигурацию входят три электронных канала быстрого переключения (REF/ELSW) с частотой 50 Гц с возможностью добавления шести электронных каналов быстрого переключения с частотой 50 Гц или релейных каналов переключения с частотой 3 ГГц (HREF/реле) в группах по три канала, плюс опционально четыре канала LTC. Каждый канал состоит из основного и резервного входов, а также выхода.
ECO8020: эта модель имеет до 20 настраиваемых пользователем каналов высокой плотности BNC и четыре канала LTC. В базовую конфигурацию входят пять электронных каналов быстрого переключения (REF/ELSW) с частотой 50 Гц с возможностью добавления 15 электронных каналов быстрого переключения с частотой 50 Гц или релейных каналов переключения с частотой 3 ГГц (HREF/реле) в группах по пять каналов, плюс опционально четыре канала LTC. Каждый канал состоит из основного и резервного входов, а также выхода.
Основные функции и преимущества
Инновационная архитектура обеспечивает чрезвычайно надежную функцию переключения и расширенные возможности мониторинга
Прибор обеспечивает переключение аналогового сигнала черного поля, трехуровневой синхронизации HD, AES/DARS, синхронизации слов, LTC, а также сигналов 3G-SDI, HD-SDI и SD-SDI — всех сигналов согласования по времени и синхронизации, необходимых для современного оборудования вещания, производства и окончательного монтажа
Масштабируемая архитектура прибора позволяет адаптировать его для различных нужд.
Функция электронного быстрого переключения для переключения сигнала источника синхронизации, минимизирует сбои, если модуль переключения используется для обслуживания основного источника синхронизации.
Резервные релейные каналы обеспечивают непрерывную передачу сигнала в случае отключения питания электронного модуля переключения.
Могут применятся режимы автоматического и ручного переключения с индикатором
Светодиодные индикаторы на передней панели обеспечивают сигнализацию состояния каждого основного и резервного канала
Также имеются светодиодные индикаторы на передней панели для сигнализации состояния источников питания переменного и постоянного тока
Два источника питания, переключаемые в «горячем» режиме, обеспечивают непрерывность получения опорных сигналов.
Веб-интерфейс. Простой в пользовании веб-интерфейс обеспечивает быстрый доступ к большинству настроек и окон прибора. В большинстве случаев проще работать и конфигурировать прибор с помощью веб-интерфейса. Это особенно верно в перечисленных ниже случаях:
