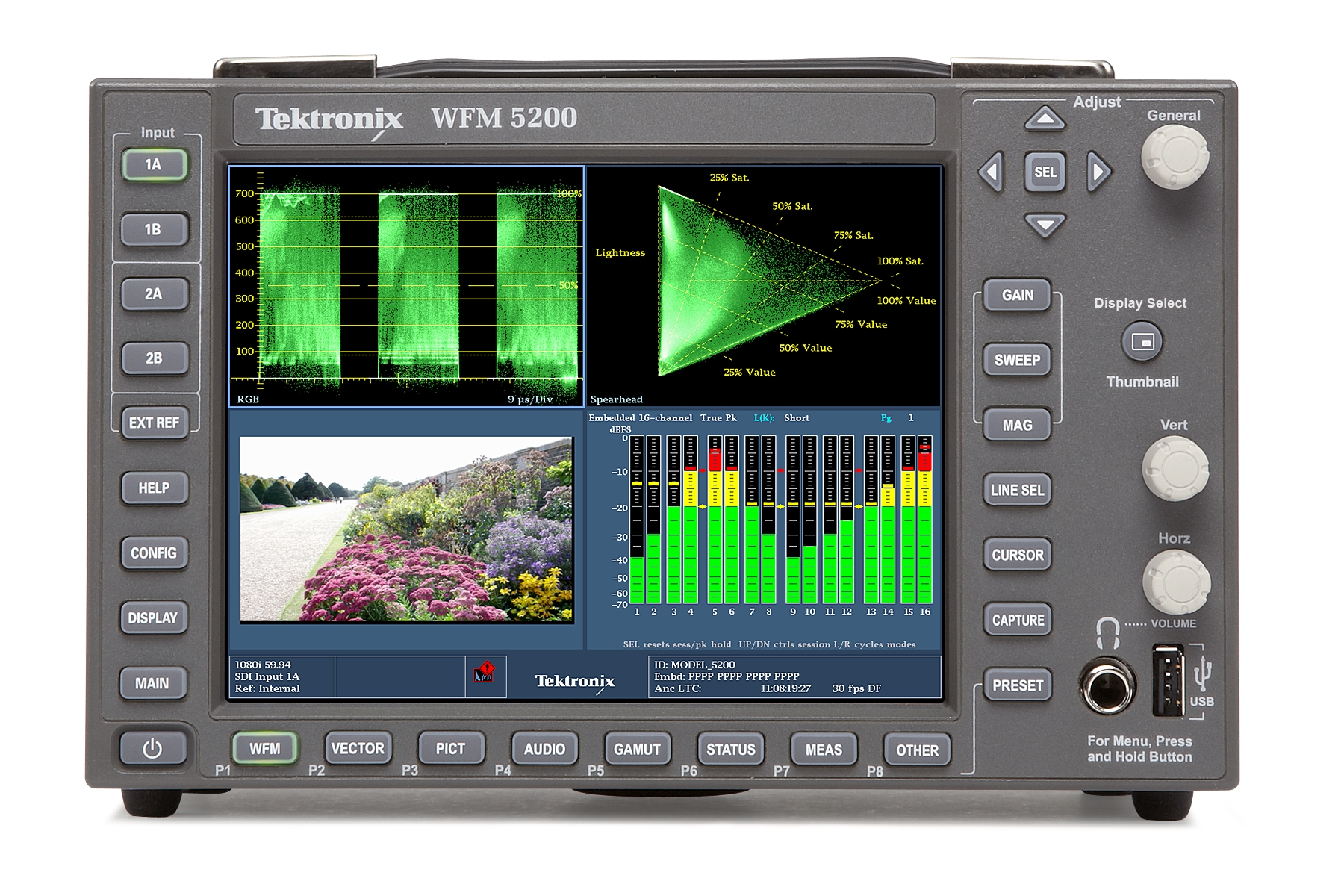

Телевизионный осциллограф WFM5200 обеспечивает отличное качество отображения осциллограмм сигналов, не уступающее изображению, обеспечиваемому ЭЛТ-дисплеем, мониторинг сигналов SD/HD, ряд программных опций и дополнительные опции для работы с сигналом 3G-SDI
Применение
-
Контроль камерного канала (компенсация неравномерности по полю) в ПТС и аппаратных
-
Цветокоррекция
-
Редактирование контента и спецэффекты
-
Контроль качества во время производства видеоконтента и монтажа ТВ-программ
-
Контроль, диагностика и измерение различных сигналов в условиях внестудийного вещания
-
Проверка соответствия стандартам в распределительных и вещательных сетях
Возможности и преимущества
-
Четыре входа SDI, поддерживающих сигналы разных стандартов и форматов
-
Автоматическое распознавание сигналов стандартов HD/SD-SDI и разных форматов Dual Link
-
Одновременный мониторинг до четырех входов SDI для различных режимов контроля камеры (опция CAM)
-
В расширенной конфигурации дополнительная поддержка сигналов стандарта 3G-SDI за счет приобретения дополнительной опции (опция 3G)
-
Контроль до 16 вложенных каналов звука AES/EBU с отображением окна диаграммы Лиссажу или окна многоканального объемного звука (Surround) (опция AUD)
-
Мониторинг громкости звука (опция LOUD, требуется установка Опции AUD)
- Патентованные методики Telestream для анализа цветового пространства видеосигналов (ромбовидная диаграмма Diamond, клиновидная диаграмма Arrowhead, «Стреловидный» дисплей и дисплей Luma Qualified Vector (LQV™) обеспечивают точную настройку цвета при монтаже ТВ-программ (опция PROD)
- Поддержка расширенных функций мониторинга данных для оперативного устранения проблем с надежностью и качеством транслируемого контента (опция DATA)
- Одновременный контроль скрытых субтитров стандарта CEA708/608, телетекста и субтитров стандарта OP47
- Распознавание и декодирование дополнительных данных (ANC), вложенных в сигнал SDI, включая AFD, WSS, Video Index, TSID, V-Chip, Broadcast Flag/CGMS-A, VITC, LTC и ANC TC
- Поддержка стандартов ARIB STD-B35/B37/B39, TR-B22 и TR-B23
- Инспектор Дополнительных Данных (ANC) и анализ данных, вложенных в сигнал SDI, помогают устранять проблемы, связанные с дополнительными данными и данными, вложенными в сигнал SDI
- Простой генератор цветовых полос (3G/HD/SD) и стрессового тест сигнала для проверки прохождения сигналов и диагностирования оборудования (для генерации тест-сигнала 3G-SDI требуется опция 3G)
Разнообразные контрольные дисплеи
- Дисплей временных соотношений (Timing Display) и дисплей «молния» (Lightning Display) облегчают проверку опорных сигналов и синхронизацию
- Дисплей отображения осциллограммы внешнего опорного сигнала (черное поле или трехуровневый сигнал)
- Обнаружение черных полей и запатентованная Telestream методика обнаружения замороженных кадров
- Подробные сигналы тревоги, генерация отчетов о состоянии и регистрация ошибок для 10 000 событий упрощает задачи коррекции ошибок
- Курсор контроля напряжения и временной шкалы повышают точность измерений
- Стандартные и определяемые пользователем границы зоны просмотра облегчают задачи преобразования формата
Непревзойденные простота использования и адаптивность экрана
- 32 предварительные настройки позволяют быстро переключаться между часто используемыми конфигурациями, что облегчает работу видеоинженеров

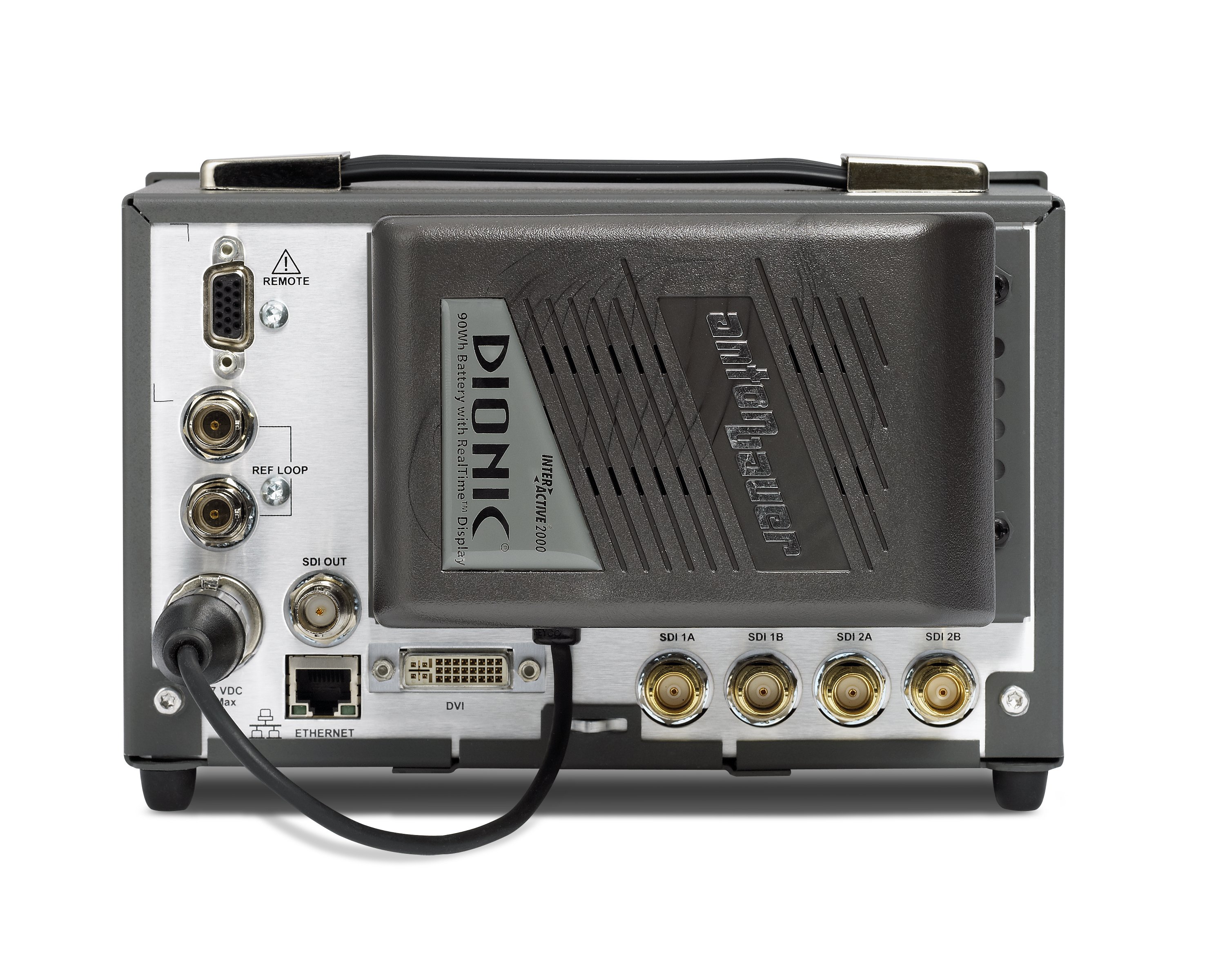

- Облегченная конструкция с низким энергопотреблением обеспечивает портативность и возможность работы от батареи
- 4-х оконный режим отображения обеспечивает повышение эффективности
- Дисплей TandemVu® обеспечивает эффективную настройку камеры на нужные значения яркости и насыщенности
- Полноэкранный режим, обеспечивающий максимальный размер отображения для точной регулировки
