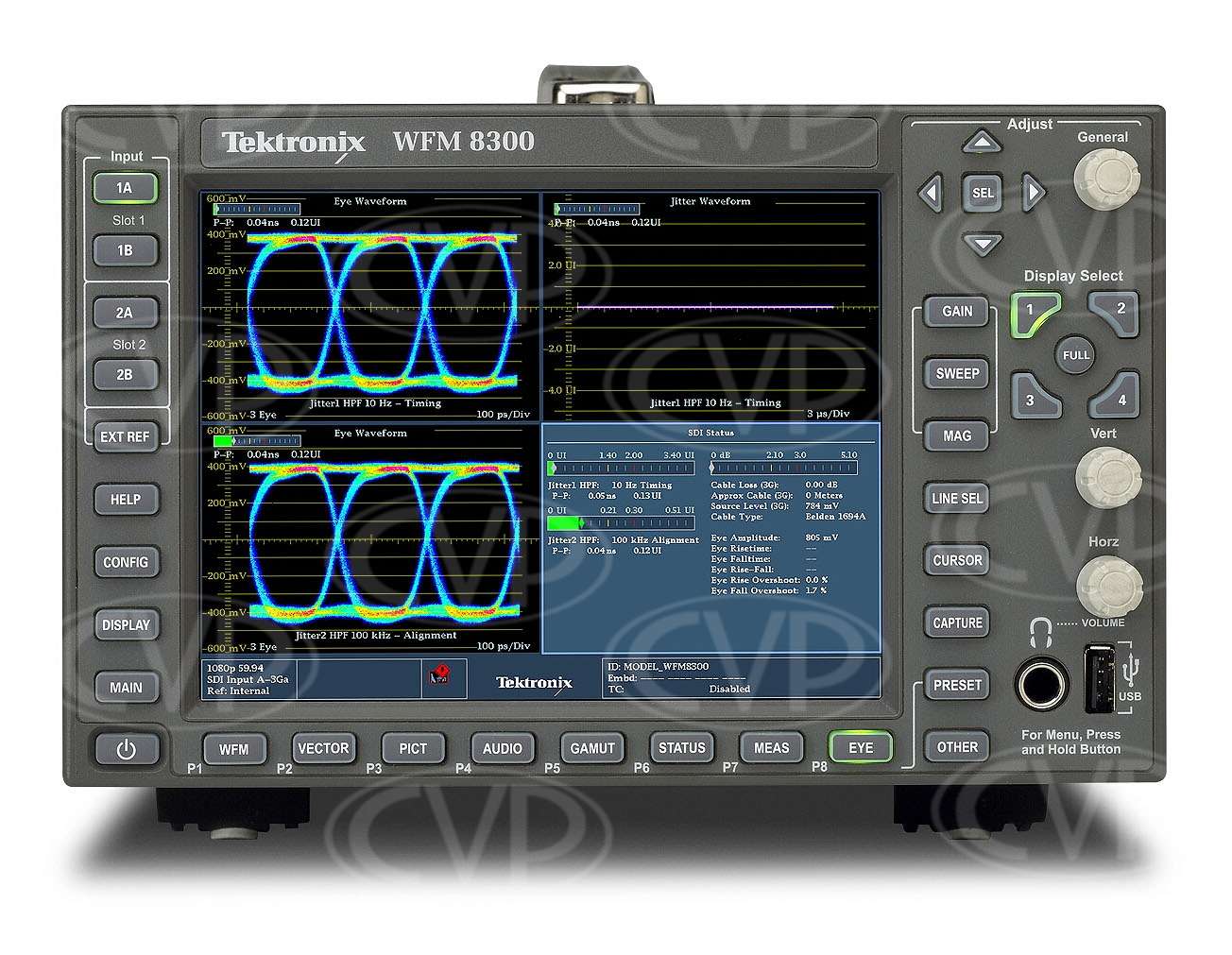

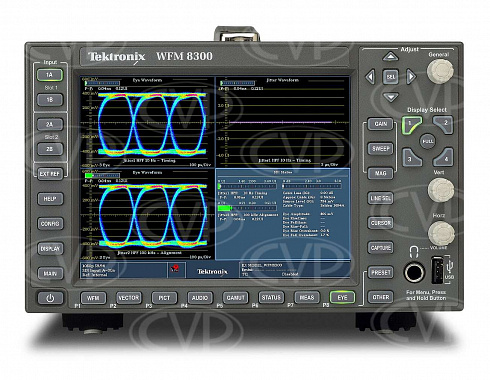

WFM8300
Разнообразные контрольно-измерительные функции WFM8300, такие как измерения на физическом уровне, анализ цифровых данных (включая функцию ANC Data Inspector), измерение задержки звука относительно изображения и расширенный мониторинг входных сигналов, подтверждают репутацию компании Telestream как производителя высококачественных, точных и многофункциональных анализаторов сигналов.
WFM8300 может использовать все доступные для приборов данной серии опции и в стандартном исполнении поддерживает видеоформаты Dual Link и HD/SD-SDI. Он обеспечивает высокоэффективный мониторинги измерения различных видеосигналов: от композитного аналогового до SDI-SD, SDI-HD, Dual Link и 3G-SDI. WFM8300 поддерживает многочисленные аудио форматы: аналоговый, цифровой AES/EBU, цифровой звук, встроенный в SDI поток, а также Dolby Digital и Dolby E.
Возможности и преимущества
Поддерживаемые стандарты и форматы видеоизображения:
- 3G-SDI (Уровень A и Уровень B) – опция 3G SDI высокой четкости – стандартная функция
- SDI стандартной четкости – стандартная функция
- Dual Link (4:2:2, 4:4:4, альфа-канал, 10 бит и 12 бит) – стандартная функция
- Композитный аналоговый видеосигнал – опция CPS
- Мониторинг входных сигналов SDI на 4 входах – опция 2SDI
- «Клиновидный» дисплей – стандартная функция
- «Ромбовидный» и «Разделенный ромбовидный» дисплеи – стандартная функция
- «Стреловидный» дисплей – опция PROD
- Дисплей Luma Qualified Vector (LQV™) – опция PROD
- Измерение громкости звука и истинного пикового уровня комбинации отдельных аудиоканалов, а также звукового сопровождения в форматах Dolby Digital, Dolby Digital Plus и Dolby E в соответствии со стандартами ITU-R BS.1770-2/1771, EBU R128 и рекомендациями ATSC A/85
- Аналоговый, цифровой AES/EBU, цифровой встроенный – опция AD
- Аналоговый и цифровой плюс Dolby Digital и Dolby E – опция DDE
- Дисплей разностной карты
- Стереоскопическое двухцветное изображение «красный/голубой»
- Стереоскопическое двухцветное изображение «зеленый/пурпурный»
- Дисплей с компоновкой элементов в шахматном порядке
- Сетка и курсоры несоответствий
- Глазковая диаграмма и измерение джиттера – опция PHY
- Генерация цветовых полос и стрессовых тест сигналов – опция PHY
- Анализ цифровых данных – стандартная функция
- ANC Data Inspector – стандартная функция
- Одновременный мониторинг входов – стандартная функция
- Измерение задержки звука относительно изображения – стандартная функция
В сочетании с модулем TG8000 HD3G7 используется измерение канала 3G-SDI на физическом уровне
Подробнее на сайте: https://www.telestream.net/video/wfm8000.htm
