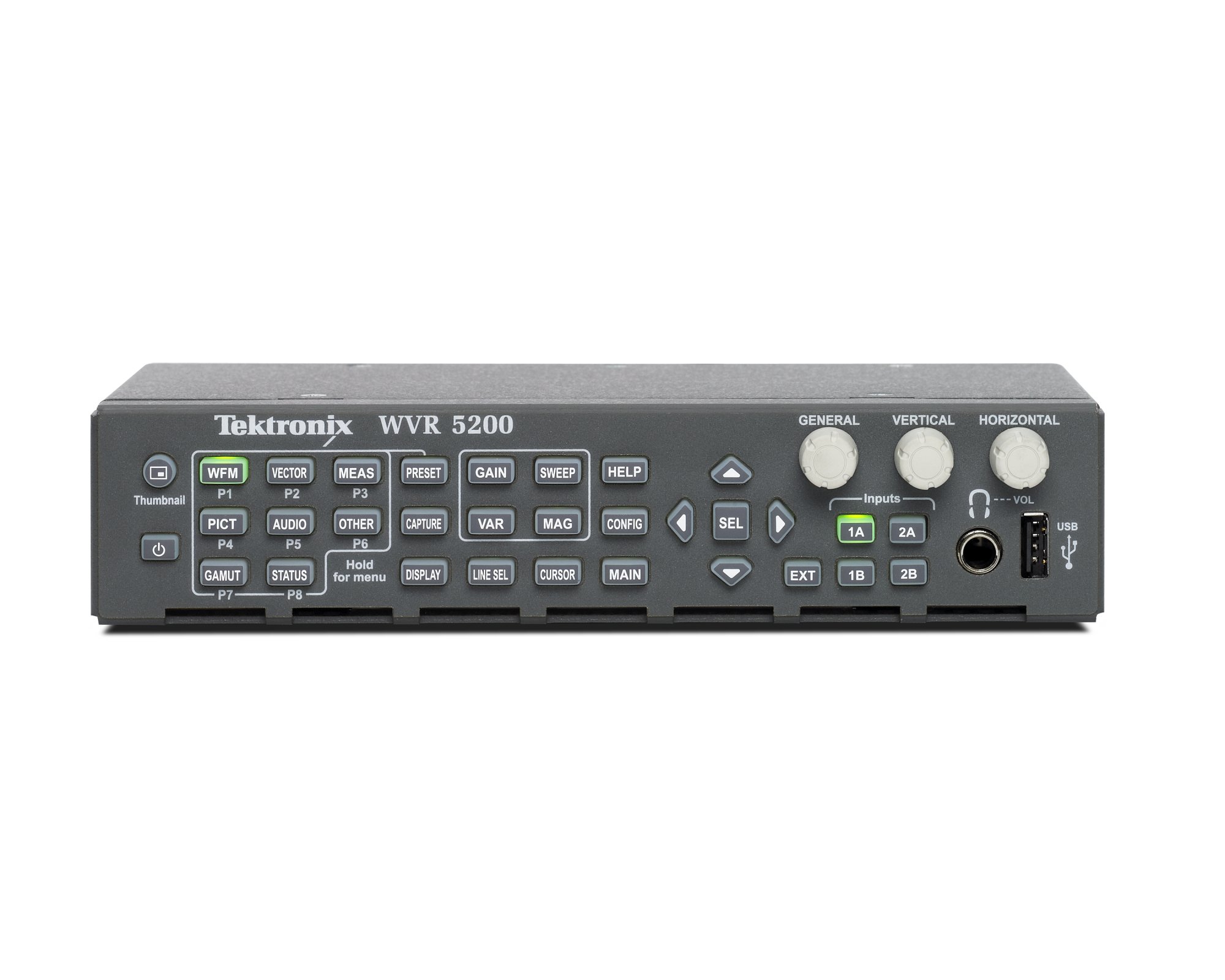

Растерайзер сигналов WFM5200 обеспечивает отличное качество отображения осциллограмм, не уступающим по качеству изображению, обеспечиваемому ЭЛТ-дисплеем, мониторинг сигналов SD/HD-SDI ,и ряд дополнительные опции, включая работу с сигналом 3G-SDI.
Применение:
Настройка камеры (компенсация неравномерности по полю) в ПТС и аппаратных
Цветокоррекция
Редактирование контента и спецэффекты
Контроль качества во время производства видеоконтента и монтажа ТВ-программ
Контроль, диагностика и измерение различных сигналов в условиях внестудийного вещания
Проверка соответствия стандартам в распределительных и вещательных сетях
Возможности и преимущества
Четыре входа SDI, поддерживающих сигналы разных стандартов и форматов
Автоматическое распознавание сигналов стандартов HD/SD-SDI и разных форматов Dual Link
Одновременный мониторинг до четырех входов SDI во множестве режимов управления камерой (Опция CAM)
В расширенной конфигурации дополнительная поддержка сигналов стандарта 3G-SDI за счет приобретения дополнительной опции (Опция 3G)
Контроль до 16 вложенных каналов звука AES/EBU с отображением окна диаграммы Лиссажу или окна многоканального объемного звука (Surround) (опция AUD)
Мониторинг громкости звука (Опция LOUD, требуется установка Опции AUD)
Патентованные методики Telestream для анализа цветового пространства видеосигналов (ромбовидная диаграмма Diamond , клиновидная диаграмма Arrowhead, «Стреловидный» дисплей и дисплей Luma Qualified Vector (LQV™) обеспечивают точную настройку цвета при монтаже ТВ-программ (Опция PROD)
Поддержка расширенных функций мониторинга данных для оперативного устранения проблем с надежностью и качеством транслируемого контента (Опция DATA)
Одновременный контроль скрытых субтитров стандарта CEA708/608, телетекста и субтитров стандарта OP47
Распознавание и декодирование вспомогательных данных, вложенных в сигнал SDI, включая AFD, WSS, Video Index, TSID, V-Chip, Broadcast Flag/CGMS-A, VITC, LTC и ANC TC
Поддержка стандартов ARIB STD-B35/B37/B39, TR-B22 и TR-B23
Инспектор Дополнительных Данных (ANC) и анализ данных, вложенных в сигнал SDI, помогают устранять проблемы, связанные с дополнительными данными и данными, вложенными в сигнал SDI
Простой генератор цветовых полос (3G/HD/SD) и стрессового тест сигнала для проверки прохождения сигналов и диагностирования оборудования (для генерации тест-сигнала 3G-SDI требуется Опция 3G)
Разнообразные контрольные дисплеи
Дисплей временных соотношений (Timing Display) и дисплей «молния» (Lightning Display) обеспечивают и облегчают взаимную синхронизацию каналов
Отображение осциллограммы внешнего опорного сигнала (черное поле или трехуровневая синхронизация)
Обнаружение черных полей и запатентованная Telestream методика обнаружения замороженных кадров
Подробные сигналы тревоги, генерация отчетов о состоянии и регистрация ошибок для 10 000 событий упрощает задачи коррекции ошибок
Курсор контроля напряжения и временной шкалы для повышения точности измерений
Стандартные и определяемые пользователем границы зоны просмотра облегчают задачи преобразования формата
Непревзойденные простота использования и адаптивность дисплея
Прибор шириной в половину стойки, высотой в 1 стоечную единицу единицу (1U) и небольшой глубины (5,5 дюйма или 14 см) удобен в ситуациях с ограниченным пространством

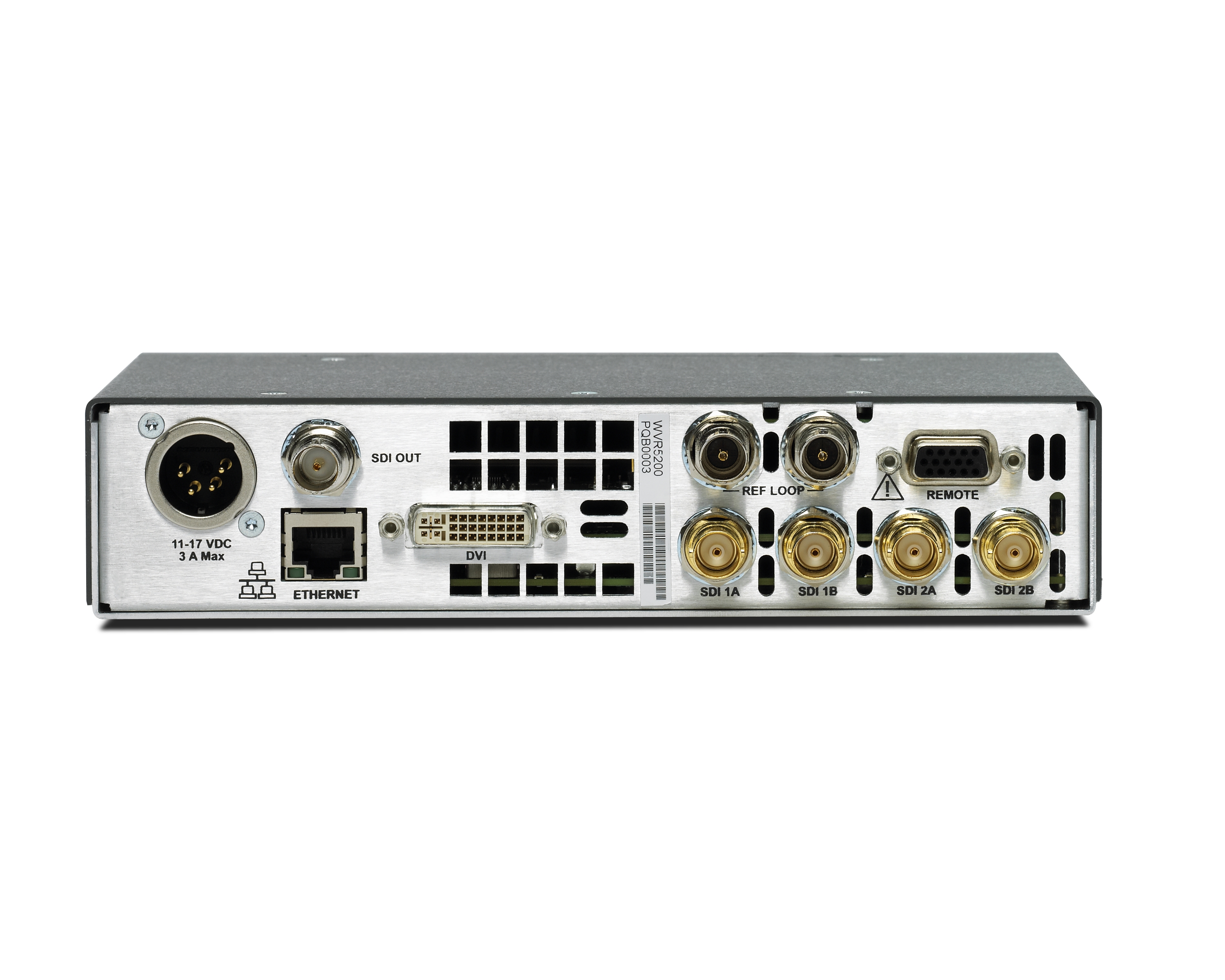

4-штырьковый разъем XLR для подключения источника питания постоянного тока с адаптером питания переменного тока для работы на постоянном и переменном токе
Выходной разъем DVI-I для подключения внешнего монитора, обеспечивающий простое подключение к цифровому или аналоговому дисплею XGA
Возможности подключения удаленных интерфейсов SNMP и Ethernet, а также возможность управления через интерфейс GPI обеспечивают централизованный мониторинг и управление
32 предварительные настройки позволяют быстро переключаться между часто используемыми конфигурациями, что облегчает работу видеоинженеров
4-х оконный режим отображения значительно повышает эффективность работы
Дисплей TandemVu® обеспечивает эффективную настройку камеры на нужные значения яркости и насыщенности
Полноэкранный режим, обеспечивающий максимальный размер экрана для точной регулировки
